一、產品介紹：

1、本產品能處理tcp/ip網絡音頻流，并驅動揚聲器進行播音的終端，主要用于公共數字廣播，媒體教學，報警等需要數字音頻的領域。

2、本產品具有10/100M以太網接口，支持***48KHz采樣，192Kbps的音頻流播放。接入12V/1A的直流電源。具有1路mic輸入，1路線路輸入，1路立體音線路輸入，這3組信號經過信號混合后輸出到本地音頻功放，驅動揚聲器。提供1路立體聲音頻線路輸出，可接外置的大功率音頻功放。ZY-9500A網絡音頻播放終端使用特別的網絡音頻流格式，有0~100級音量范圍調整，EQ音效調整，可選256個分支終端任4個分組，以支持靈活的分組設置。亦可加入一個臨時分組，滿足臨時的組播需求。 可以通過特別的配置程序NAManager進行配置。支持廣播，組播，單播三種數據傳輸方式，支持IGMP v2 提供了接收跨網段組播數據能力。

二、產品規格

1、輸入電源：12V/1A的直流電源

2、網絡接口：10/100M Base網絡，RJ45接口，1.5KV電氣隔離，收發數據指示

3、Mic輸入：典型幅值50mVpp，信噪比68dB；

4、LineIn輸入：典型幅值2200mVpp，信噪比86dB；

5、線路輸入：典型幅值1500mVpp，內阻10KΩ

6、線路輸出：典型幅值1500mVpp，THD < 0.3%，內阻500Ω，信噪比83dB；

7、網絡特性：支持ICMP，ARP，TCP，UDP，HTTP，DNS，DHCP，IGMP網絡協議；

8、使用環境：操作環境：0℃～55℃，5～95%濕度

9、存儲環境：-20℃～85℃，5～95%濕度

三、接口說明

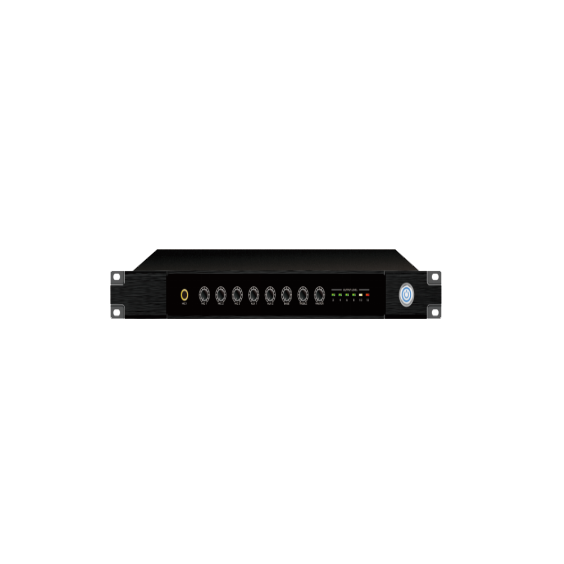

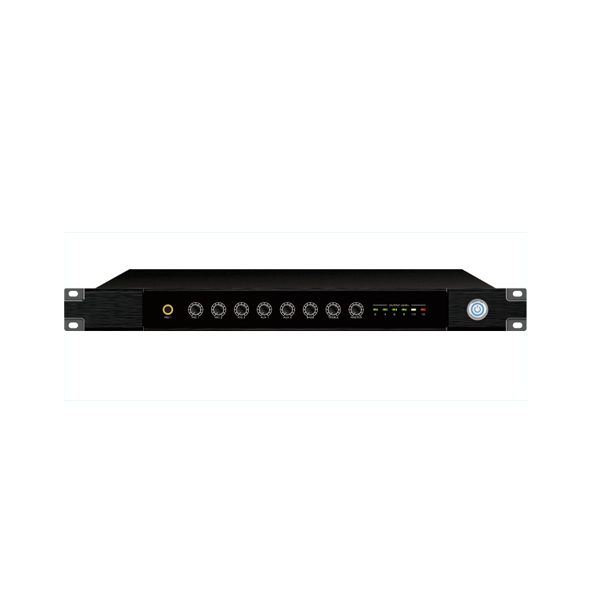

1、前面板

A、Mic:內置麥克風輸入；

B、ST：網絡傳輸狀態燈；

2、后面板：

A、Ethernet：10/100M Base 以太網接口；

B、Line Out輸出：內部音源輸出；

C、Line In輸入：外置音源輸入；

D、Mic In輸入：外置麥克風輸入；

E、Speaker：（SP+，SP-）內置30W 音頻功放輸出，接 4～8 Ω 揚聲器；

F、CALL與GND：一路呼叫端子CALL輸入；

G、DCIN：接12V/1A~24V/2A的直流電源；

H、ON/OFF：開關按鈕。
